Feuchtigkeit in Betonplatten messen mit DeFelsko PosiTest CMM und PosiTector CMM IS
Feuchtigkeit in Betonplatten messen mit dem DeFelsko PosiTest CMM und PosiTector CMM-IS (In Situ)
Behandelte Produkte:
Für die Prüfung des Feuchtigkeitsgehalts von Beton gibt es verschiedene Methoden. Die beiden gebräuchlichsten sind erstens die Messung mit zerstörungsfreien elektronischen Impedanzmessgeräten und zweitens In-situ-Sonden für die relative Feuchtigkeit (RH). Dieser Artikel befasst sich mit den elektronischen Impedanzmessgeräten, ihrer Funktionsweise und zeigt, dass das DeFelsko PosiTest CMM Betonfeuchtemessgerät die einfachste, haltbarste und genaueste Möglichkeit zur Messung des Feuchtigkeitsgehalts in Betonplatten gemäß ASTM F2659 darstellt.
Was genau sind Betonfeuchtemessgeräte und wie funktionieren sie?
Zerstörungsfreie Betonfeuchtemessgeräte (oder elektronische Impedanzmessgeräte) messen die Betonfeuchte nach dem Prinzip der elektrischen Impedanz von Beton, die mit der Betonfeuchte zusammenhängt. Ein elektrisches Wechselspannungsfeld fließt von den sendenden Elektroden des Geräts durch den Beton und wird von den Empfängerelektroden aufgefangen. Die Impedanz wird gemessen, wobei ein zunehmender Feuchtigkeitsgehalt zu einem Anstieg des Impedanzwertes führt. Mit Hilfe von Betonstandards mit bekanntem Feuchtigkeitsgehalt kann das Messgerät so kalibriert werden, dass es die Betonfeuchtigkeit in Einheiten anzeigt.
Betonfeuchtemessgeräte liefern ein sofortiges Ergebnis, ohne dass in den Beton gebohrt werden muss (d. h. mit In-situ-Sonden).
Die Impedanz kann jedoch auch durch Veränderungen der Betonzusammensetzung oder das Vorhandensein von Bewehrungsstäben in unmittelbarer Nähe der Oberfläche beeinflusst werden. Diese Messgeräte messen die Feuchtigkeit in der Nähe der Oberfläche des Betons, d. h. in den oberen ¾" der Platte. Zerstörungsfreie Betonfeuchtemessgeräte sind ideal für den Einsatz als Vergleichsgerät, um Bereiche mit relativ hoher Feuchtigkeit innerhalb der Platte zu lokalisieren. Sie lassen sich gut mit Vor-Ort-RH-Sonden wie dem PosiTector CMM IS kombinieren.
Sehen Sie sich das PosiTest CMM Informationsvideo an, um weiterführende Informationen zu erhalten:
Wie wird der Feuchtigkeitsgehalt von Beton mit dem PosiTest CMM gemessen?

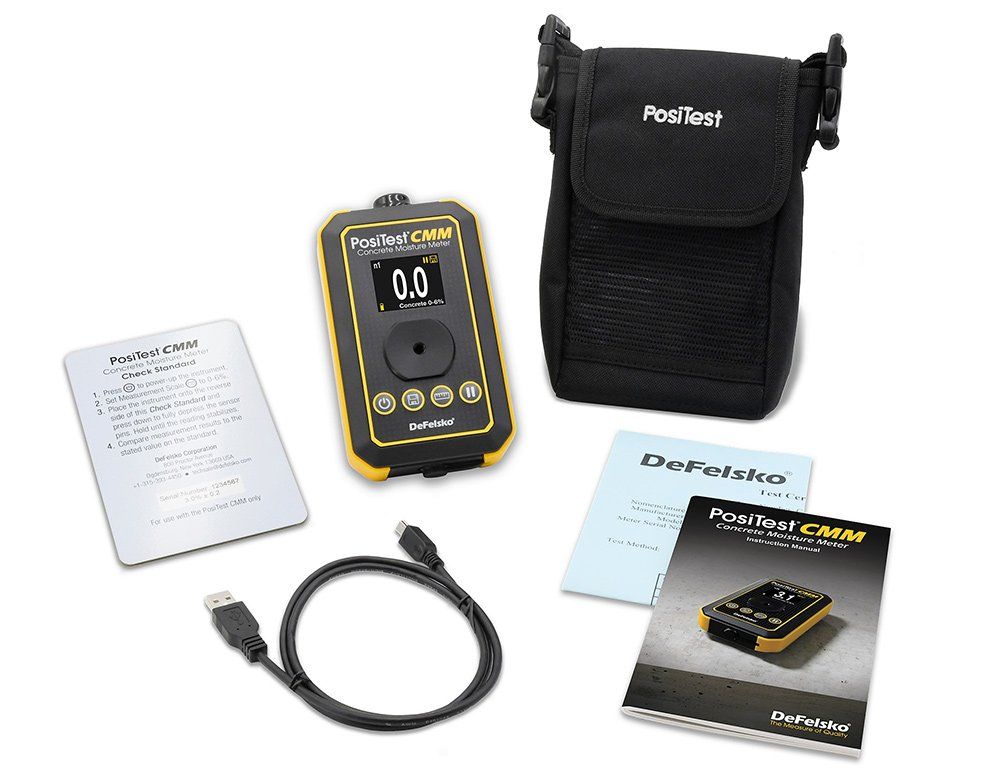

Das PosiTest CMM ist ein schnelles, nicht-destruktives Impedanzmessgerät, ideal für Inspektoren, die den Feuchtigkeitszustand von Betonplatten schnell bewerten wollen. Mit einer praktischen Benutzeroberfläche mit vier Tasten, innovativen Messmodi und 3 Messbereichen ist die Messung des Feuchtigkeitsgehalts ganz einfach.
1. Schalten Sie das Gerät ein.

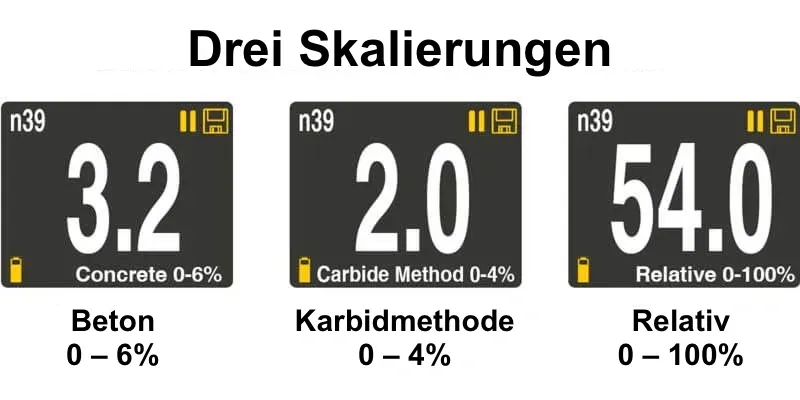

2. Wählen Sie die gewünschte Skalierung - Beton 0-6%, Karbidmethode 0-4% oder Relativ 0-100%.
3. Wählen Sie den gewünschten Messmodus
- Der kontinuierliche Messmodus ist der Standardmodus und aktualisiert die Anzeige kontinuierlich mit dem aktuellen Messwert.
- Der Modus Maximalwert halten zeigt den maximalen Messwert an, bis die Speichertaste gedrückt wird, um ihn zu speichern, oder bis die Einschalttaste gedrückt wird, um ihn zu verwerfen.
- Der innovative
Modus Maximalwert halten und speichern wartet, bis sich der Messwert stabilisiert hat, speichert ihn dann automatisch im Speicher und setzt die Anzeige zurück, ohne dass eine Taste gedrückt werden muss.
*Der Modus Maximalwert halten und speichern eignet sich besonders für die Verwendung mit der Teleskopverlängerung, die in die Stativhalterung des Messgeräts eingeschraubt wird. Die Teleskopverlängerung ist perfekt geeignet für Schnelles Messen und Aufzeichnen der Betonfeuchtigkeit auf großen Flächen, ohne dass Sie sich bücken oder hinknien müssen.
4. Überprüfen Sie die Genauigkeit des Messgeräts

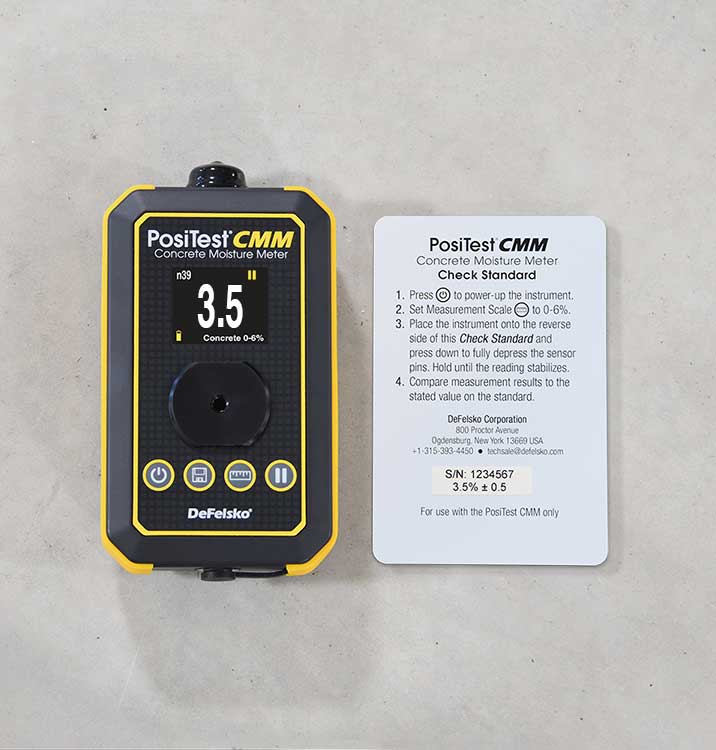

Ein Prüfstandard ist im Lieferumfang enthalten, um die Genauigkeit des Messgeräts zu überprüfen. Legen Sie den Prüfstandard einfach auf eine flache, nicht leitende Oberfläche und drücken Sie das Messgerät fest nach unten, bis die Stifte zusammengedrückt werden. Wenn der angezeigte Messwert innerhalb des auf dem Prüfstandard angegebenen Bereichs liegt, funktioniert das Messgerät ordnungsgemäß.
5. Vorbereitung der Oberfläche
Stellen Sie sicher, dass die zu messende Oberfläche sowie die Stifte auf dem PosiTest CMM frei von Schmutz, Staub und anderen Verunreinigungen sind. Die Stifte desPosiTest CMM Betonfeuchtemessgeräts müssen direkten Kontakt mit der Betonoberfläche haben, um eine genaue Messung zu ermöglichen.
6. Messung auf der Betonoberfläche

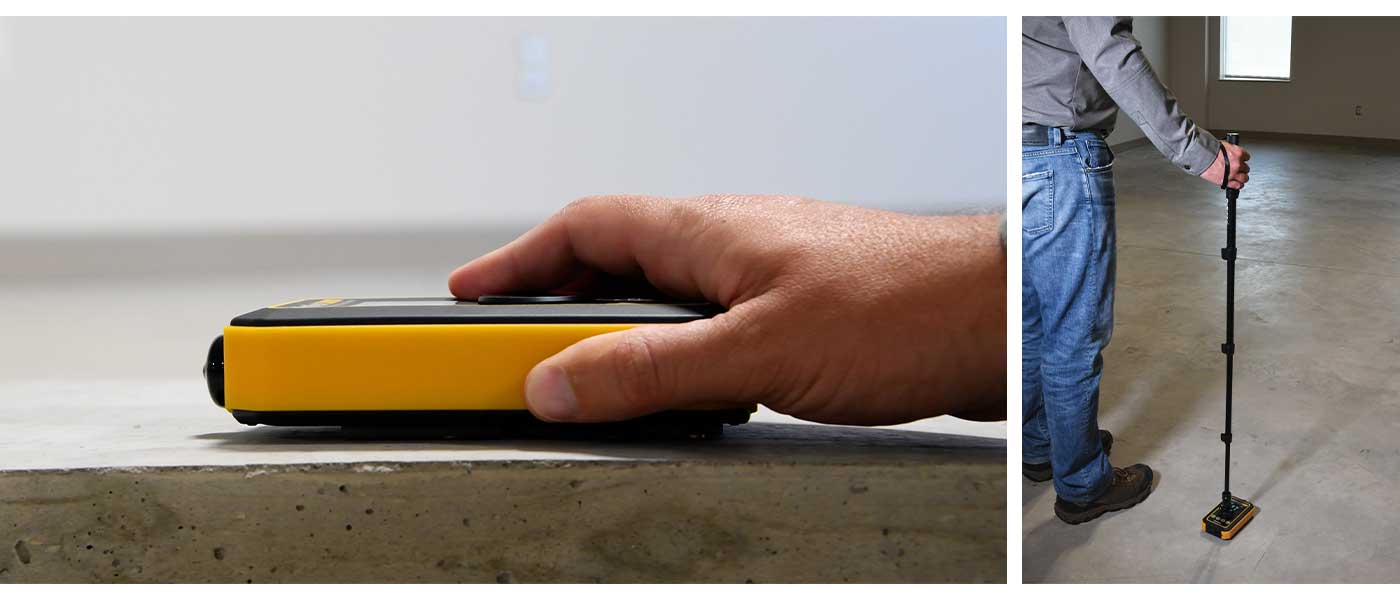

Setzen Sie das Feuchtigkeitsmessgerät auf die Betonoberfläche und drücken Sie es nach unten, um die Sensorstifte vollständig zusammenzudrücken. Die Sensorstifte sind für genaue Messungen auf glatten, rauen oder unebenen Betonoberflächen ausgelegt. Der Feuchtigkeitsmesswert wird angezeigt, bis das Messgerät von der Betonoberfläche abgehoben wird, je nach ausgewähltem Messmodus.
Prüfung einer Betonplatte auf ihren Feuchtigkeitsgehalt gemäß ASTM F2659
Die Skizzen und Verfahren der ASTM F2659 führen den Benutzer durch die Durchführung der Prüfung relativer Feuchtigkeit in Beton mit einem elektrischen Impedanzmessgerät. Sie definieren die Umgebungsbedingungen und beschreiben die vorbereitenden Aufgaben, die vor der Durchführung der Messungen durchgeführt werden müssen.
In diesem Abschnitt wird das allgemeine Verfahren zur Einhaltung der ASTM F2659-"Standard Guide for Preliminary Evaluation of Comparative Moisture Condition of Concrete, Gypsum Cement and Other Floor Slabs and Screeds Using a Non-Destructive Electronic Moisture Meter" zusammengefasst.
Vorbereitung auf die Prüfung nach ASTM F2659
- Die Beton-Bodenplatte muss mindestens 48 Stunden vor der Prüfung des Feuchtigkeitsgehalts auf Betriebstemperatur sein. Die Luft über der Betonplatte muss ebenfalls Betriebstemperatur haben, und die relative Luftfeuchtigkeit sollte auf einem Niveau liegen, das bei normaler Nutzung zu erwarten ist. Sind diese Bedingungen nicht erfüllt, sollten die Tests bei 24°C ±5°C und einer relativen Luftfeuchtigkeit von 50 ±10% durchgeführt werden.*
- An den ausgewählten Prüfstellen auf der Betonoberfläche dürfen sich keine Flüssigkeiten, Schmutz, Beschichtungen, Bodenbeläge, Klebstoffe oder andere Verunreinigungen befinden.
*Siehe PosiTest DPM-Taupunktmessgerät zur Umgebungsüberwachung.
Durchführung der Prüfung nach ASTM F2659 mit dem PosiTest CMM Beton-Feuchtigkeitsmessgerät
Stellen Sie vor Beginn der Prüfung sicher, dass das PosiTest CMM eingeschaltet und auf den gewünschten Messmodus eingestellt ist, um das Gerät in korrekter Weise zu verwenden.
1. Bestimmen Sie die Prüfstellen.

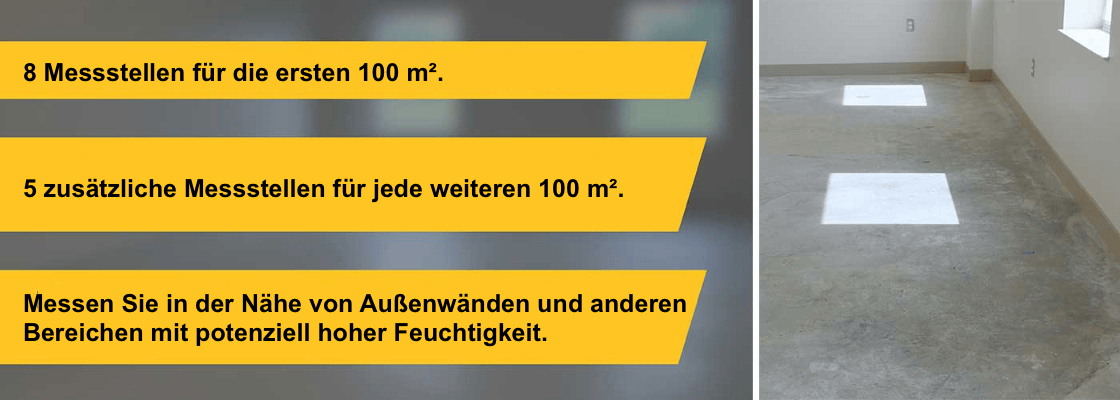

Die Norm ASTM F2659 schreibt vor, dass mindestens 8 Prüfungen für die ersten 100 Quadratmeter und mindestens 5 weitere Prüfstellen für jede weiteren 100 Quadratmeter durchgeführt werden müssen.
Es wird empfohlen, dass der Inspektor die gesamte Betonplatte prüft, um den Feuchtigkeitszustand im Inneren korrekt zu beurteilen. Suchen Sie nach Bereichen, in denen ein hoher Feuchtigkeitsgehalt vermutet wird und die nicht der direkten Sonne oder anderen Wärmequellen ausgesetzt sind. Dies sind etwa Bereiche in der Mitte der Betonplatte sowie in der Nähe der Außenwände.
2. Messvorgang
A In Übereinstimmung mit der Norm ASTM F2659 werden die relative Luftfeuchtigkeit, die Lufttemperatur und der Taupunkt über den Prüfstellen aufgezeichnet. Messen Sie die Betonoberflächentemperatur in einem Abstand von 200 mm von jeder Prüfstelle.

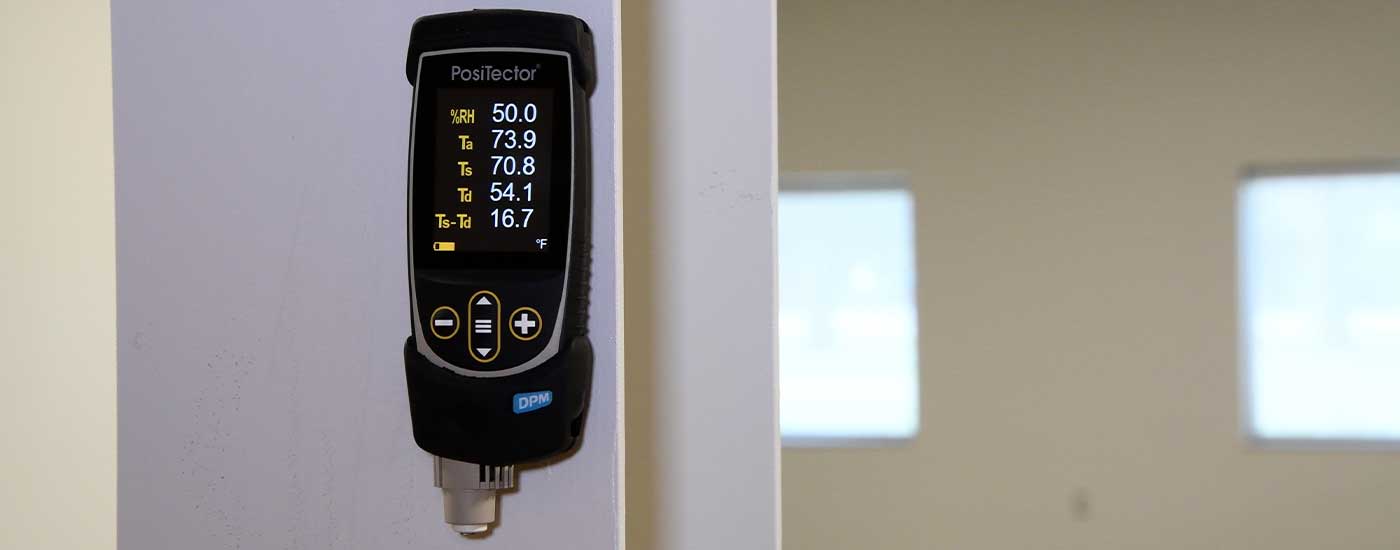

PosiTector DPM Taupunktmessgeräte
sind genaue und zuverlässige Instrumente für diese Aufgabe.
Verwenden Sie das PosiTector DPM um die Messwerte der Oberfläche und Umgebungsluft gemäß ASTM F2659 zu ermitteln.

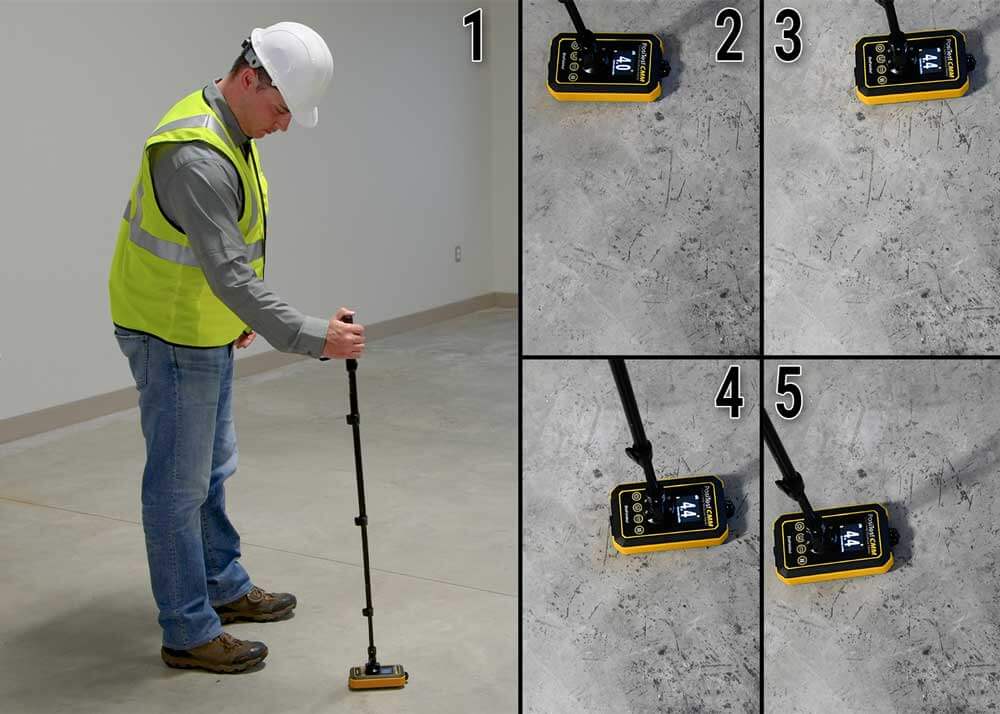

B. Führen Sie mit dem Betonfeuchtemessgerät an jeder Prüfstelle 3-5 Messungen innerhalb einer Fläche von 929 cm2 (1 ft2) durch. Geben Sie den maximalen Messwert an jeder Stelle an. Um diese Aufgabe schnell und ganz einfach zu erledigen, verwenden Sie den Modus Maximalwert halten oder Maximalwert halten und speichern des PosiTest CMM.
Verwenden Sie die Modi Maximalwert halten oder Maximalwert halten und speichern des PosiTest CMM, um die erforderlichen 3 bis 5 Messwerte pro Messstelle zu ermitteln.
Hinweis: Chloride, Karbonate, Armierungseisen und andere Materialien können die Genauigkeit der Messwerte eines Betonfeuchtigkeitsmessgeräts beeinträchtigen. Achten Sie darauf, wenn diese oder ähnliche Materialien verwendet werden. Zerstörungsfreie Geräte werden am besten in Verbindung mit Vor-Ort-Feuchtigkeitssonden, wie z. B. dem PosiTector CMM IS verwendet, um die beste Genauigkeit bei der Bestimmung des Feuchtigkeitszustands einer Betonplatte zu gewährleisten.
*Verwenden Sie den Maximalwert halten oder Maximalwert halten und speichern mit der Teleskopverlängerung, um noch schneller zu messen, ohne sich bücken oder hinknien zu müssen.
3. Bericht
Wenn die Inspektion abgeschlossen ist, verwenden Sie den eingebauten USB-Anschluss und das mitgelieferte Kabel, um gespeicherte Messwerte in professionellen PDF-Berichten schnell und einfach mit PosiSoft Desktop herunterzuladen, anzuzeigen und zu drucken.
Nach ASTM F2659 müssen die folgenden Daten angegeben werden:
- Standorte der Prüfbereiche auf der Betonplatte
- Der höchste Feuchtigkeitsgehalt an jedem Prüfpunkt
- Die relative Luftfeuchtigkeit, die Umgebungsluft- und die Taupunkttemperatur über jedem Prüfpunkt
- Zusätzliche Informationen über den Standort, den Prüfer sowie zusätzliche Beobachtungen sind ebenfalls aufzuzeichnen.
Eine vollständige Beschreibung findet sich in ASTM F2659.

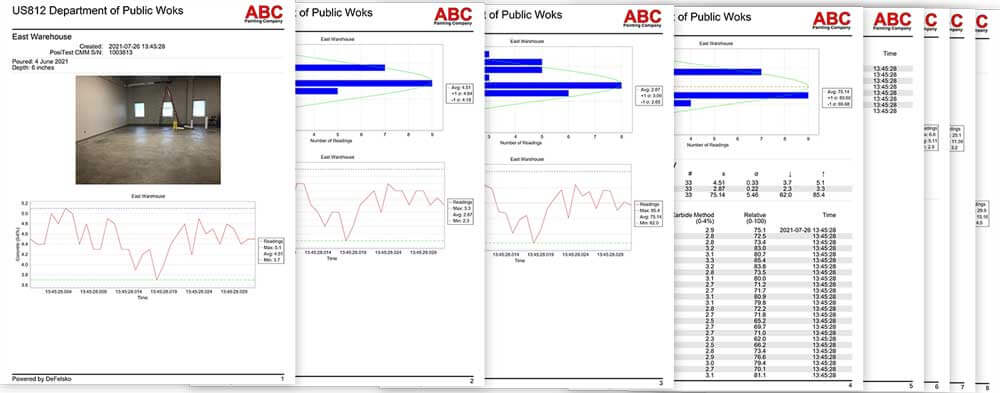

Beispiel für einen Bericht über die Inspektion der Betonfeuchtigkeit, erstellt mit PosiSoft Desktop Software für Windows und MacOS
Wenn andere DeFelsko-Geräte wie die PosiTector CMM IS In Situ Concrete RH Probes, PosiTector DPM Dew Point Meter oder das PosiTector 200 Concrete Coating Thickness Gage für denselben Auftrag verwendet werden, können die Messdaten einfach in einem Bericht zusammengefasst werden. Es können auch vollständig angepasste Berichte erstellt werden, die mit bestehenden Papierformularen oder Layouts übereinstimmen.
DeFelsko PosiTest CMM - die ideale Lösung für die Messung der Betonfeuchte
Das PosiTest CMM Betonfeuchtemessgerät ist die einfache, professionelle und genaue Methode zur Messung des Feuchtigkeitsgehalts in Beton und Estrich. Mit der einfach zu bedienenden Benutzeroberfläche, hoher Messgeschwindigkeit, großem Speicher und kostenloser Software zur Berichterstellung ist das PosiTest CMM die beste Lösung für die Messung der Betonfeuchte gemäß ASTM F2659.
