Der Ofentemperaturlogger DeFelsko PosiTest OTL und PosiSoft Software gewährleisten eine optimale Prozesskontrolle
Der PosiTest OTL Ofentemperaturlogger von DeFelsko wurde zur Messung und Aufzeichnung von Luft- und Oberflächentemperaturen entwickelt, während er der extremen Hitze bei der Ofenfahrt ausgesetzt ist. Er misst bis zu 40.000 Datensätze und zeichnet sie auf. Der PosiTest OTL ist einfach zu bedienen und wird mit der Berichtssoftware PosiSoft geliefert.
Er besitzt 6 Thermoelementkanäle vom Typ K und eine spezielle Hitzeschutzbox aus rostfreiem Stahl, die für lange Laufzeiten bei hohen Temperaturen ausgelegt ist.
Warum misst man das Ofentemperatur-Profil?
Nachdem die Pulverbeschichtung auf ein Teil aufgetragen wurde, muss sie eine bestimmte Zeit bei erhöhten Temperaturen gehalten werden, damit sie vollständig aushärtet. Die Aufzeichnung der Ofentemperatur ist wichtig zur Gewährleistung gleichbleibender Qualität und zur Sicherstellung einer ausreichende Aushärtung auf der gesamten Oberfläche des Teils. Ofentemperaturlogger wie der PosiTest OTL werden hauptsächlich in der Pulverbeschichtungsindustrie eingesetzt aber darüber hinaus auch in einer Vielzahl anderer Industriezweige verwendet.
Was versteht man unter Ofentemperaturprofilierung?
Bei der Ofentemperaturprofilierung werden die Temperaturen an mehreren Stellen eines Teils aufgezeichnet, während es entweder einen Förder- oder einen Chargenerwärmungsprozess durchläuft. Temperaturdaten werden erfasst, um Prozesse zu optimieren, die Kosten für das Einbrennen und Aushärten von Pulverlacken zu minimieren und um sicherzustellen, dass der Ofen kontinuierlich ordnungsgemäß funktioniert. Ein unzureichend ausgehärteter Bereich der Pulverbeschichtung erfüllt die Haltbarkeitsspezifikationen nicht, auch wenn er für das bloße Auge nicht anders aussieht als ein ausgehärteter.
Die Erstellung eines Temperaturprofils für den Ofen lässt sich in vier einfachen Schritten durchführen:
- Schließen Sie bis zu 6 Temperatursensoren an den Datenlogger und das zu prüfende Teil an. Um sicherzustellen, dass die Temperatur über das gesamte Teil überwacht wird, wird empfohlen, Fühler an dünnen, dicken, hohen und niedrigen Bereichen des Teils anzubringen und mindestens einen Lufttemperatursensor zu verwenden.
- Legen Sie den Datenlogger in die Hitzeschutzbox.
- Schicken Sie den Datenlogger und das Prüfteil in den Ofen.
- Analysieren Sie die Ergebnisse und erstellen Sie einen Bericht.
Die Erstellung von Temperaturprofilen ist eine effektive Möglichkeit zur Minimierung des Energieverbrauchs, dient zur Verbesserung der Produktqualität und ist nützlich zur schnellen Fehlersuche.
Was ist ein Ofentemperaturlogger?
Ein Ofentemperaturlogger ist ein Gerät, das für die konsistente Messung von Temperaturen mittels Temperatursensoren (Thermoelemente) optimiert und konfiguriert ist und die Messwerte für die Berichterstellung speichert. Der PosiTest OTL verfügt über 6 Thermoelementanschlüsse (Kanäle) des Typs K. In Verbindung mit der kostenlosen PosiSoft Desktop Software können die Messdaten einfach in Analysesoftware oder Tabellenkalkulationen importiert werden, um die Blockdaten anzuzeigen und zu analysieren.
Was ist ein Ofentemperatursensor (Thermoelement)?
Eine Ofentemperaturmesssonde (Thermoelement) ist ein Sensor zur Überwachung und Aufzeichnung der Temperaturprofile von Produktionsöfen, die typischerweise zum Aushärten von Pulverbeschichtungen und anderen industriellen Anwendungen verwendet werden. Ofentemperaturfühler können direkt in einen Ofen eingesetzt werden, um Daten aufzuzeichnen, die später zur Analyse auf einen Computer heruntergeladen werden können. Die Echtzeitanalyse der Ofentemperaturen kann helfen, heiße oder kalte Stellen im Ofen zu erkennen, bevor Probleme auftreten.
mtv messtechnik bietet eine große Auswahl an Luft- und Oberflächentemperaturfühlern für die Messung von Ofentemperaturen. Wählen Sie aus Federklemmen-, Magnet- oder Unterlegscheiben-Temperaturfühlern mit 1,8, 3,6 oder 6 m (6', 12' oder 20') langen, geflochtenen Edelstahlkabeln zum Prüfen von Luft- oder Oberflächentemperaturen für Ihre Anwendung.
- Klammer-Oberflächenfühler zur Befestigung an Teilen unterschiedlicher Größe
- Magnetische Umluft- oder Oberflächenfühler, die einem starken Magneten zur Befestigung an Stahlteilen besitzen
- Oberflächenfühler mit
kleinem Magneten
Welche Modelle der DeFelsko PosiTest OTL- und Grant-Ofentemperaturlogger bietet mtv messtechnik an?
mtv messtechnik bietet zwei Ofentemperaturlogger-Sets von DeFelsko an :
Das PosiTest OTL Set und das PosiTest OTL XT Set.

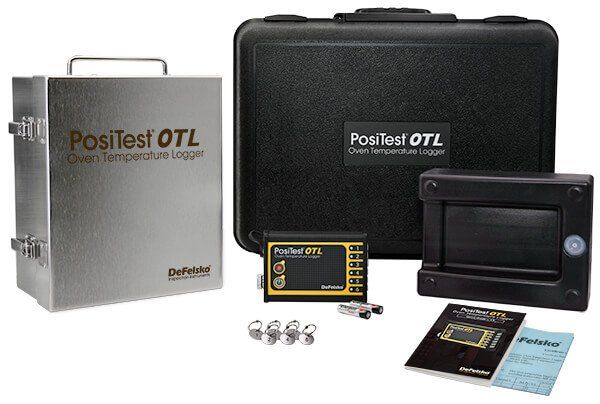

- Das PosiTest OTL Set wird mit einem Ofentemperaturlogger, einer Hitzeschutzbox aus Edelstahl mit Glasfaserisolierung, einer Standard-Aufnahme ohne Kühlelement, 6 eingravierten Sonden-ID-Tags und einem Transportkoffer geliefert.
- Das PosiTest OTL XT Set enthält alles aus dem PosiTest OTL Set und außerdem ein spezielles XT-Kühlelement für eine höhere Ausdauer bei hohen Temperaturen

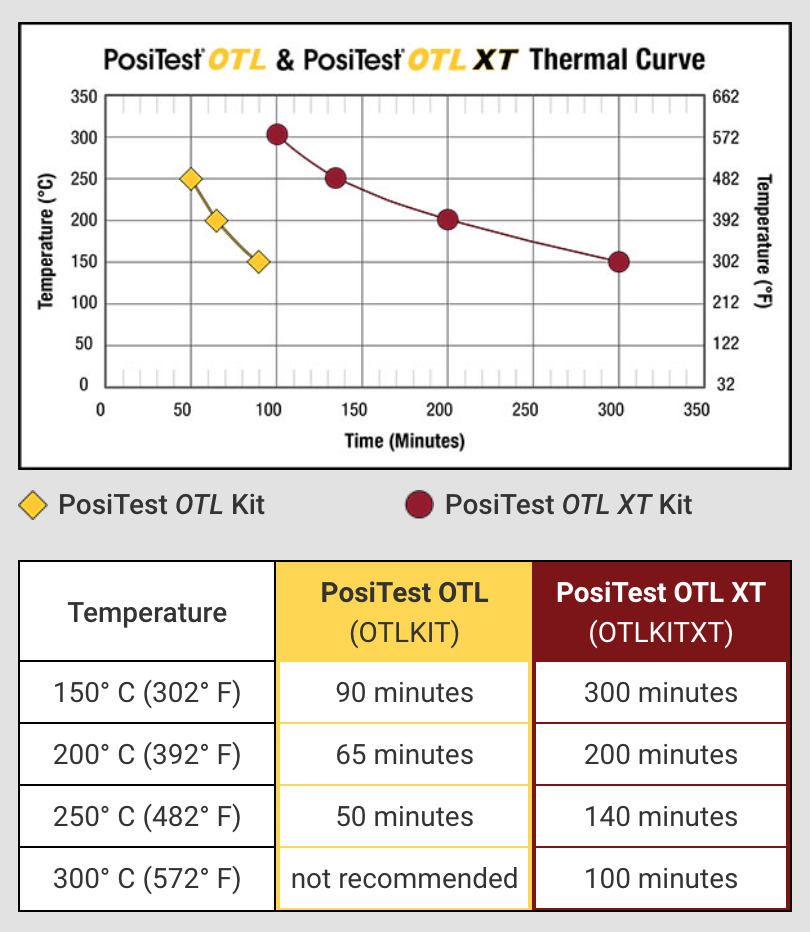

Das Diagramm und die Tabelle oben zeigen die kombinierten thermischen Eigenschaften des PosiTest OTL Ofentemperaturloggers, der Hitzeschutzbox und dem Kühlelement bzw. XT-Kühlelement.

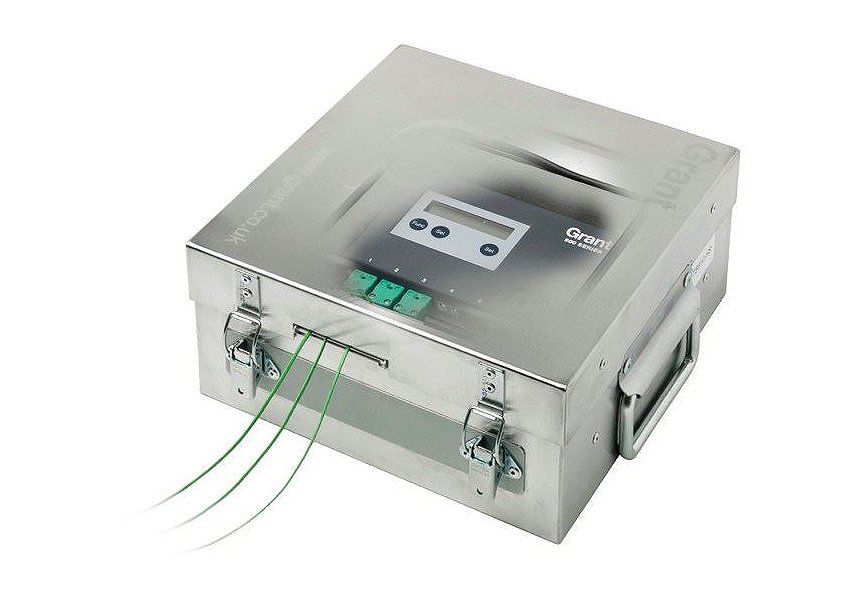

Außerdem führen zwei ebenfalls sehr hochwertige Ofentemperaturlogger-Sets von Grant aus Cambridge, UK:

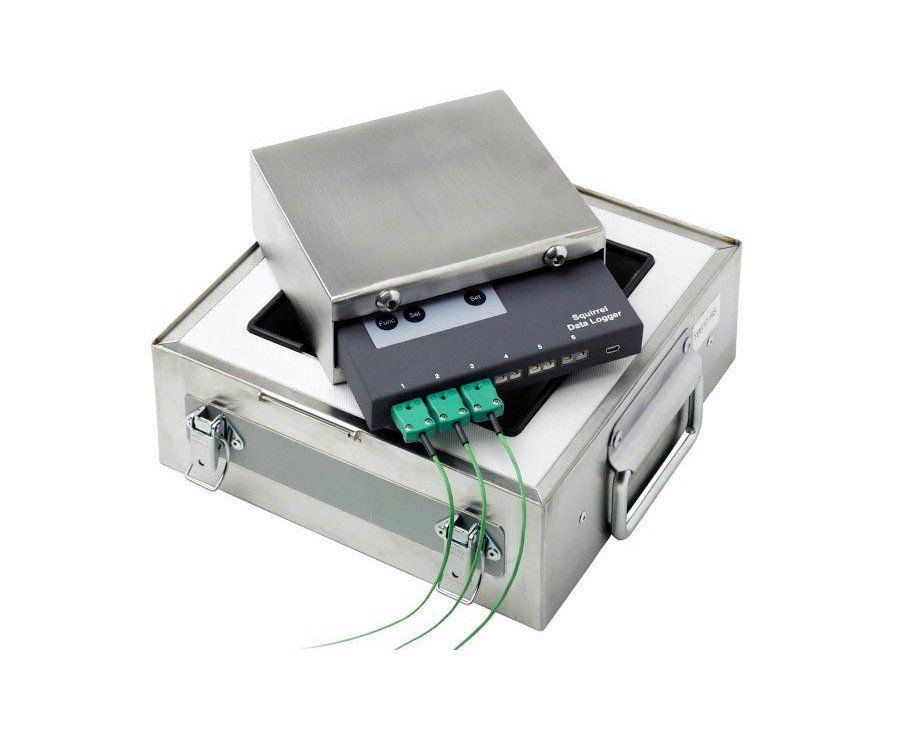

- Grant OMK 610 Ofentemperatur-Datenlogger-Kit Advanced
mit erhöhter Hitzeschuzleistung
Wie wird PosiSoft Software zur Protokollierung der Ofentemperatur eingesetzt?
Hersteller von Pulverbeschichtungen geben oft einige Parameter vor, die für eine vollständige Aushärtung erforderlich sind. Neben der Gewährleistung gleichmäßiger Temperaturen im gesamten Ofen ist die "Zeit über dem Temperaturwert" ein wichtiger Parameter sowie die Zeit, die die Beschichtung über einer bestimmten Temperatur gehalten werden muss, um vollständig auszuhärten. Die Zeit über dem Temperaturwert kann gleichzeitig für bis zu drei Schwellentemperaturen berechnet werden, wie unten dargestellt.

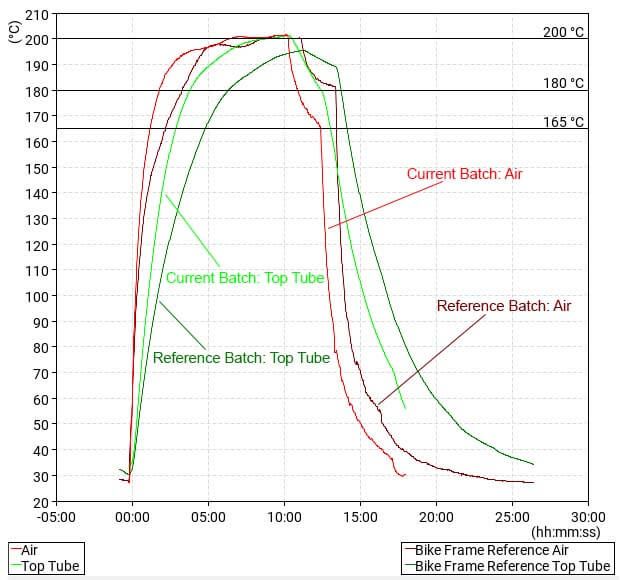

PosiSoft Desktop Software ermöglicht es dem Benutzer nicht nur, bis zu drei Schwellentemperaturen einzustellen, um eine ausreichende 'Zeit bei der Temperatur' für jede Sonde zu überprüfen, sondern kann auch Chargendaten zusammen mit einer 'Referenzprobe' aus einer vorherigen Charge grafisch darstellen, was einen sofortigen Vergleich zwischen den Chargen ermöglicht, wie in den folgenden Abbildungen gezeigt.
Da die Zeitspanne zwischen dem Einschalten des Loggers und dem Einsetzen in den Ofen variieren kann, setzt die Option "Start bei Temperatur" die verstrichene Zeit auf Null, wenn ein ausgewählter Messfühler eine bestimmte Temperatur überschreitet - dies entspricht dem Zeitpunkt, an dem der Logger in den Ofen eingebracht wird. Auf der obigen Abbildung beträgt der Wert "Start bei Temperatur" für die Referenz- und die aktuelle Charge 30°C.
Der primäre Zweck der Überwachung und Aufrechterhaltung der Ofentemperatur ist, zu kontrollieren, ob der Ofen die vorgegebene(n) Temperatur(en) erreicht und einhält. Ebenso wichtig ist die Überwachung der Prozessbedingungen im Ofen, um die Qualitätskontrolle des Produkts zu verbessern, den Energieverbrauch und damit die Kosten zu senken sowie die Produktivität zu steigern.
Warum sollte ich den PosiTest OTL Ofen-Temperaturlogger benutzen?
Der PosiTest OTL verfügt über eine einfach zu bedienende Benutzeroberfläche und zeichnet alle 2 Sekunden Messwerte auf, was eine Aufzeichnungsdauer von bis zu 22 Stunden ermöglicht. Er kann Temperaturmesswerte von bis zu sechs Sensoren/Kanälen grafisch darstellen, um die Temperaturveränderung über die Zeit zu zeigen. Aktuelle, grafisch dargestellte Messwerte können mit zuvor gespeicherten Referenzprofilen verglichen werden. Jeder grafisch dargestellte Kanal ist zur einfachen Identifizierung und zum Vergleich farblich gekennzeichnet. Benutzer können leicht professionelle Berichte erstellen, die alle relevanten Informationen für die spezifische Anwendung des Benutzers enthalten.
An den PosiTest OTL Ofentemperaturlogger können bis zu 6 Thermoelementfühler vom Typ K angeschlossen werden.
Für die Messung von Luft- und Oberflächentemperaturen sind verschiedene Klammer-Umluft- und Oberflächenfühler sowie Magnet-Umluft- und Oberflächenfühler mit verschiedenen Kabellängen erhältlich.
Eine Hochtemperatur-Hitzeschutzbox aus Edelstahl mit Fiberglasisolierung und ein Kühlelement nach Wahl ermöglichen lange Laufzeiten bei hohen Temperaturen (bis zu 300 °C) für bis zu 300 Minuten*. Der PosiTest OTL verfügt über einen eingebauten Speicher für 40.000 Datensätze (240.000 Messwerte), die in PosiSoft Desktop importiert werden können und mit denen Benutzer anpassbare Berichte erstellen können.
*Die thermischen Eigenschaften sind abhängig von der Temperatur, der Zeit und der Konfiguration des Sets. Sehen Sie sich die Tabelle und das Diagramm im Abschnitt Sets auf der PosiTest OTL Seite an.
Wenden Sie sich an info@mtv-messtechnik.de, wenn Sie Fragen haben oder zusätzliche Informationen anfordern möchten.
Kurz und knapp zusammengefasst:
PosiTest OTL Ofen-Temperatur-Logger
Misst und zeichnet Ofentemperaturprofile auf
- Messung und Aufzeichnung von bis zu 40.000 Datensätzen (240.000 Messwerte) in 6 unabhängigen Blöcken
- Hochtemperatur-Hitzeschutzbox aus rostfreiem Stahl mit Glasfaserisolierung für lange Laufzeiten bei hohen Temperaturen und Kühlelement bzw. XT-Kühlelement. Enthält kein Silikon.
- 6 x Thermoelementanschlüsse (Kanäle) vom Typ K.
- NEU Der Aushärtungsindex vergleicht die Aushärtungsspezifikationen des Lieferanten mit den tatsächlichen Ofen- und Werkstücktemperaturen, um eine ordnungsgemäße Aushärtung zu gewährleisten.
- Herunterladen, Anzeigen und Analysieren von Stapeldaten mit der PosiSoft Desktop Software. Exportieren Sie .CSV-Dateien für den einfachen Import in Tabellenkalkulationen.
- Große Auswahl an Sonden mit 1,8, 3,6 oder 6 m (6', 12' oder 20') langen, geflochtenen Edelstahlkabeln separat in unserem Webshop erhältlich.
