Gitterschnitt oder Pull-Off-Haftzugprüfung?
Finden Sie die passende Methode der Haftfestigkeitsprüfung
Die Wahl der richtigen Methode zur Haftfestigkeitsprüfung von Beschichtungen
Die Haftung einer Beschichtung auf einem Substrat ist ein entscheidender Qualitätsfaktor, der die Langlebigkeit und Funktionalität von Materialien beeinflusst. Zwei der am häufigsten verwendeten Methoden zur Prüfung der Haftfestigkeit sind die Gitterschnittprüfung und die Pull-Off-Haftzugprüfung.
Doch wann ist welche Methode die richtige Wahl?
Auf dieser Seite erklären wir die Unterschiede, Vorteile und Anwendungsgebiete beider Verfahren, damit Sie eine fundierte Entscheidung treffen können.
Die Gitterschnittprüfung – Einfach, Schnell und Effektiv
Die Gitterschnittprüfung (z.B. nach ISO 2409 oder ASTM D3359) ist ein bewährtes, qualitatives Verfahren zur Bewertung der Haftung von Beschichtungen, vor allem für dünne Schichten auf starren Substraten.
Typische Anwendungsbereiche:
- Lacke und Farben auf Metall, Kunststoff oder Holz.
- Schichtdicken bis etwa 250 µm. Für dickere Schichten können andere Prüfmethoden wie die Haftzugprüfung (Pull-Off Test) erforderlich sein.
- Routineprüfungen in Laboren oder vor Ort.
Vorteile:
- Schnelligkeit: Innerhalb weniger Minuten erhalten Sie ein Ergebnis.
- Einfache Durchführung: Benötigt nur ein Gitterschnittgerät und Klebeband.
- Kostenersparnis: Geringerer Geräteaufwand.
Einschränkungen:
- Subjektive Bewertung der Haftung anhand einer Skala von 0 (beste Haftung) bis 5 (schlechteste Haftung).
- Nicht geeignet für dicke oder flexible Beschichtungen.
- Die Ergebnisse einer Gitterschnittprüfung können je nach Substrat, Klimabedingungen und angewandter Kraft variieren, deshalb ist die Einhaltung der Normen und Kontrollbedingungen wichtig .
- Für präzise Ergebnisse ist die Auswahl der korrekten Norm und die strikte Einhaltung der Prüfbedingungen entscheidend.
Die Pull-Off-Haftzugprüfung – Präzise und Quantitativ
Die Pull-Off-Haftzugprüfung (nach ISO 4624 oder ASTM D4541) misst die Haftung quantitativ, indem die Kraft bestimmt wird, die erforderlich ist, um eine Beschichtung vom Substrat abzuziehen. Dieses Verfahren ist ideal für anspruchsvolle Anwendungen.
Typische Anwendungsbereiche:
- Industrielle Beschichtungen wie Korrosionsschutz, Polymerbeschichtungen und Epoxidharze.
- Flexible oder dicke Schichten (> 250 µm).
- Anwendungen mit hohen Anforderungen an die Haftfestigkeit.
Vorteile:
- Präziseste Ergebnisse: Genaue Messung der Haftkraft in N/mm² oder psi.
- Normgerechte Prüfungen: Erfüllt internationale Standards für anspruchsvolle Anwendungen.
- Vielseitig: Geeignet für verschiedenste Materialien und Umgebungen.
Einschränkungen:
- Höhere Anschaffungskosten für Geräte.
- Etwas Zeitaufwendiger als die Gitterschnittprüfung.
Wann welche Methode, wann die Haftzugprüfung und wann die Gitterschnittprüfung einsetzen?
Ein Vergleich der Methoden
| Kriterium | Gitterschnittprüfung | Pull-Off-Haftzugprüfung |
|---|---|---|
| Ergebnis | Qualitativ (Skala 0–5) | Quantitativ (N/mm², psi) |
| Substrattyp | Starre Oberflächen | Starre und flexible Oberflächen |
| Schichtdicke | Bis ca. 250 µm | Beliebig |
| Zeitaufwand | Gering | Höher |
| Kosten | Niedrig | Höher |
| Anwendungsbereich | Routineprüfungen | Präzisionsprüfungen |
Empfehlungen für Ihre Anwendung
Wählen Sie die Gitterschnittprüfung, wenn:
• Sie eine schnelle Einschätzung der Haftung von dünnen Schichten benötigen.
• Die Beschichtung auf einem stabilen Substrat aufgetragen ist (z. B. Metall oder Kunststoff).
Wählen Sie die Pull-Off-Haftzugprüfung, wenn:
• Sie genaue, quantitative Ergebnisse benötigen.
• Ihre Beschichtung dick, flexibel oder für anspruchsvolle Anwendungen ausgelegt ist.
Kombination beider Verfahren:
In vielen Fällen ergänzen sich beide Methoden: Verwenden Sie die Gitterschnittprüfung für Routinechecks und die Pull-Off-Haftzugprüfung für detaillierte Analysen und tiefergehende Qualitätskontrollen.
Unsere Geräte für Ihre Haftfestigkeitsprüfung
mtv messtechnik bietet Ihnen eine breite Auswahl an Prüfgeräten für beide Methoden:

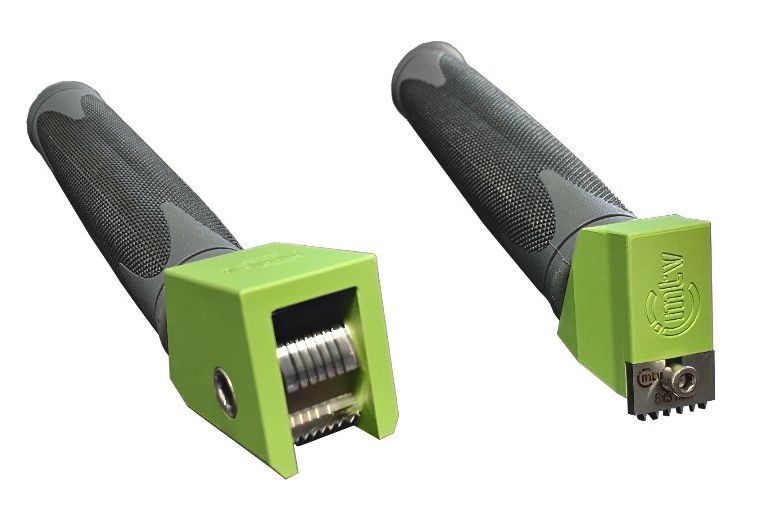

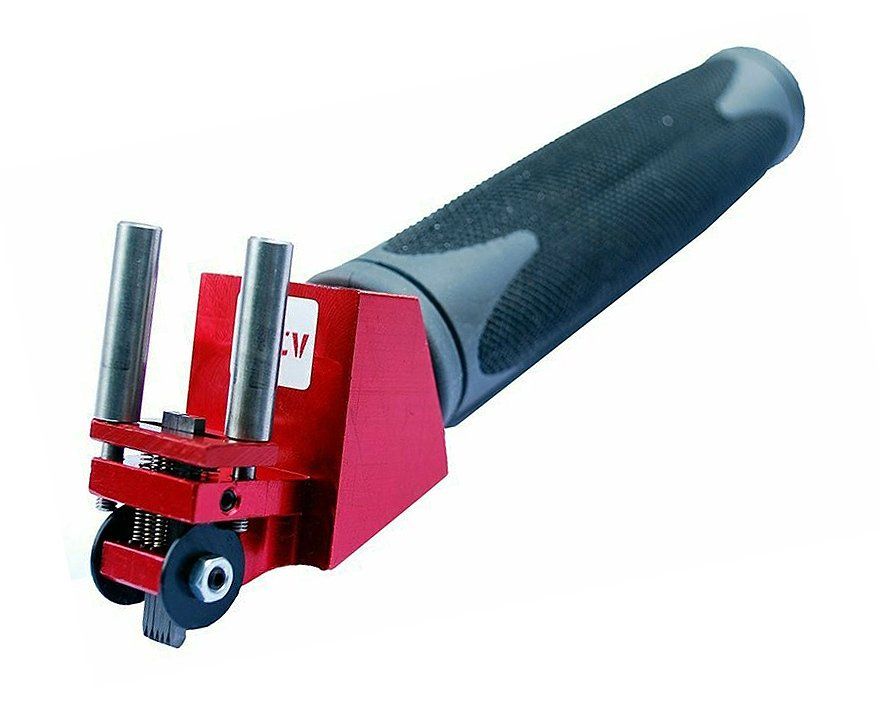

• Schnelle, einfache Anwendung.
• Normgerecht nach ISO 2409 und ASTM D3359.
Jetzt Gitterschnittgeräte entdecken →

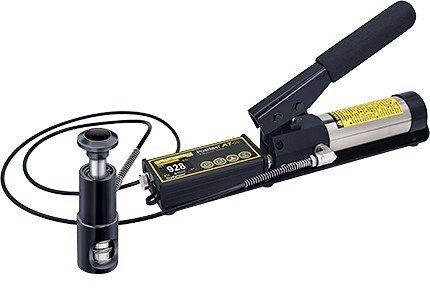

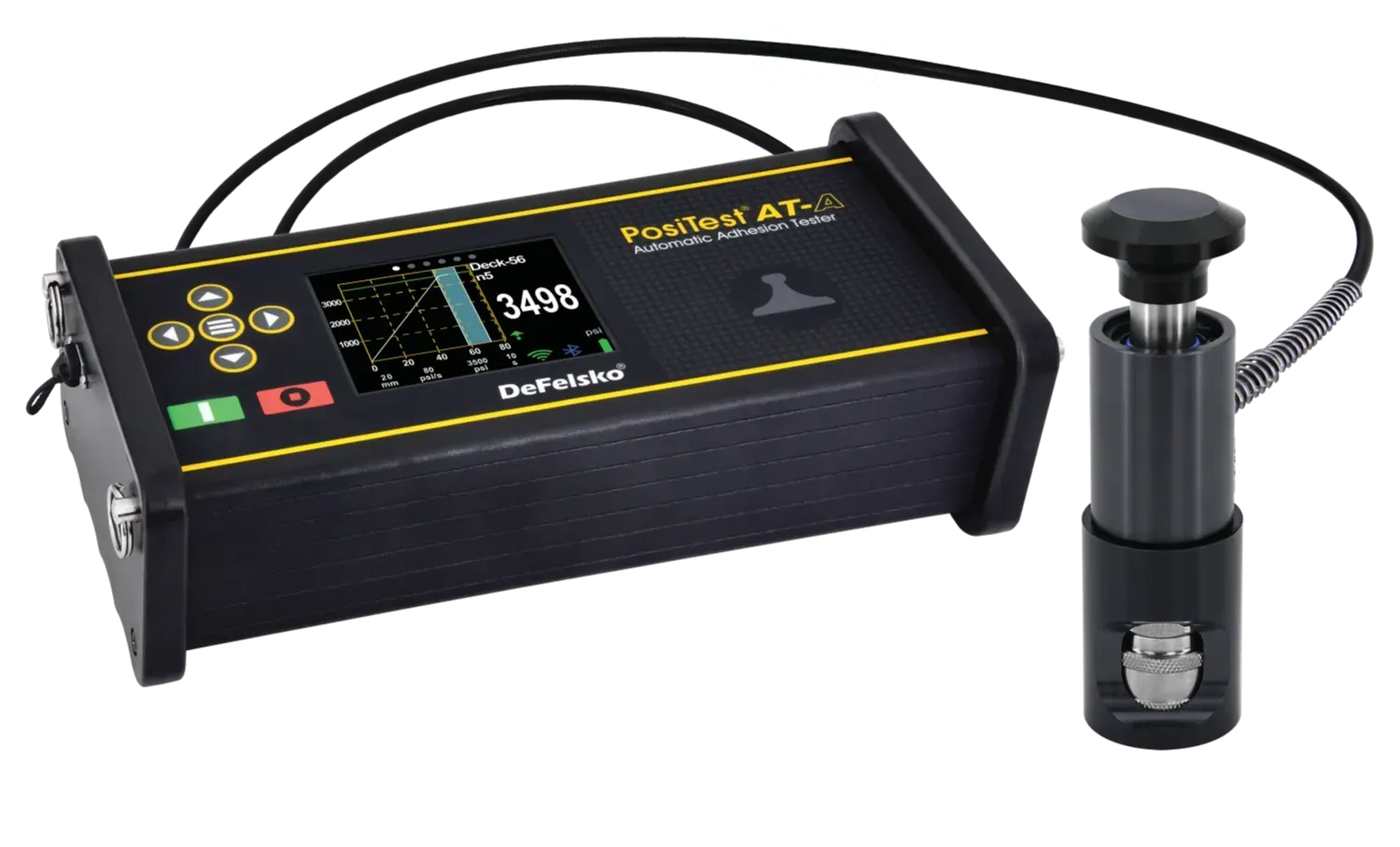

• Präzise Messergebnisse für industrielle Anwendungen.
• Modelle für ISO 4624 und ASTM D4541 verfügbar.
Häufig gestellte Fragen (FAQ)
1. Kann ich die Gitterschnittprüfung für flexible Substrate nutzen?
Nein, die Gitterschnittprüfung eignet sich nur für starre Substrate wie Metall oder Kunststoff. Für flexible Materialien ist die Pull-Off-Haftzugprüfung die bessere Wahl.
2. Ist die Pull-Off-Haftzugprüfung genauer als die Gitterschnittprüfung?
Ja, sie liefert quantitative Ergebnisse in N/mm² oder psi, während die Gitterschnittprüfung nur eine qualitative Bewertung ermöglicht.
3. Sind beide Methoden normgerecht?
Ja, die Gitterschnittprüfung erfüllt ISO 2409 und ASTM D3359, die Pull-Off-Haftzugprüfung ISO 4624 und ASTM D4541.
4. Wie lange dauert ein Pull-Off-Test im Vergleich zum Gitterschnitt?
Ein Pull-Off-Test benötigt meist mehr Zeit (ca. 10–30 Minuten), während die Gitterschnittprüfung in wenigen Minuten durchgeführt werden kann.
Kontaktieren Sie uns für weitere Informationen
Unsere Experten beraten Sie gerne bei der Auswahl des richtigen Prüfgeräts. Kontaktieren Sie uns telefonisch oder per E-Mail, oder besuchen Sie unseren B2B-Shop, um direkt Ihr Gerät zu bestellen.
mtv messtechnik – Präzision, der Sie vertrauen können.
Nationale und internationale Prüfmethoden
ASTM-Normen zur Prüfung der Haftfestigkeit
ASTM D4541 Standard Prüfverfahren für die Abziehfestigkeit von Beschichtungen mit tragbaren Haftfestigkeitsprüfgeräten
Diese Prüfmethode beschreibt Verfahren zur Bewertung der Haftfestigkeit von Beschichtungen, die mit Hilfe von tragbaren Haftfestigkeitsprüfgeräten auf Metallsubstrate aufgebracht werden.
Eine vollständige Beschreibung des Tests finden Sie in der ASTM D4541 standard.
ASTM C1583 Standard Prüfverfahren für die Zugfestigkeit von Betonoberflächen und die Haftfestigkeit oder Zugfestigkeit von Betoninstandsetzungs- und Deckschichtmaterialien durch direkten Zug (Abziehverfahren)
Mit diesem Prüfverfahren wird die Zugfestigkeit von Beton in der Nähe der vorbereiteten Oberfläche bestimmt, die als Indikator für die Angemessenheit der Oberflächenvorbereitung vor dem Aufbringen einer Reparatur oder eines Überzugsmaterials verwendet werden kann.
Eine vollständige Beschreibung der Prüfung finden Sie in ASTM C1583 standard.
ASTM D7234 Standard Prüfverfahren für die Haftfestigkeit von Beschichtungen auf Beton unter Verwendung von tragbaren Haftfestigkeitsprüfgeräten (Pull-Off)
Diese Prüfmethode beschreibt Verfahren zur Bewertung der Haftfestigkeit von Beschichtungen, die mit Hilfe von tragbaren Haftfestigkeitsprüfgeräten auf Beton aufgetragen werden.
Eine vollständige Beschreibung des Tests finden Sie in der ASTM D7234 standard.
ASTM D7522 Standard Test Method for Pull-Off Strength for FRP Bonded to Concrete Substrate
Diese Prüfmethode beschreibt das Gerät und das Verfahren zur Bewertung der Abreißfestigkeit von nassgelegten oder pultrudierten (werkseitig hergestellten) faserverstärkten Polymerlaminatsystemen (FVK), die mit einem flachen Betonsubstrat verklebt sind.
Eine vollständige Beschreibung der standard finden Sie in ASTM D7522.
ASTM D2197 Standard Prüfverfahren für die Haftung von organischen Beschichtungen im Schabetest
Eine Prüfung, bei der eine Reihe von Gewichten in 0,5 kg-Schritten auf einen gehärteten Taststift aufgelegt wird, während das Prüfmuster gegen den stationären Taststift bewegt (geschabt) wird.
Eine vollständige Beschreibung der Prüfung finden Sie in ASTM D2197 standard.
ASTM D3359 Standard Testmethode für die Bewertung der Adhäsion durch Klebebandtest
Unter standard finden Sie Verfahren zur Bewertung der Haftung von relativ duktilen Beschichtungsfilmen auf metallischen Substraten durch Anbringen und Entfernen von druckempfindlichem Klebeband über den Schnitten des Films.
Eine vollständige Beschreibung des Tests finden Sie in ASTM D3359 standard.
ASTM D6677 Standard Testmethoden für die Bewertung der Adhäsion durch Messer (Messertest)
Der Messertest ist ein Prüfverfahren zur Beurteilung der Haftung von Farben und Beschichtungen auf einem Substrat oder einer anderen Beschichtung mit Hilfe eines Messers.
Eine vollständige Beschreibung des Tests finden Sie in ASTM D6677 standard.
ISO-Normen zur Haftfestigkeitsprüfung
ISO 4624 Anstrichstoffe und Lacke - Abziehversuch für das Haftvermögen
Eine internationale Standard , die Methoden zur Bestimmung der Haftung von Farben und anderen Beschichtungen auf einem Substrat durch die Verwendung eines Abzieh-Haftungstests beschreibt.
Eine vollständige Beschreibung der Prüfung findet sich in der ISO-Norm 4624 standard.
Europäische Normen
BS EN 12004-2. Prüfverfahren für keramische Fliesenkleber
Diese Europäische Standard legt die Verfahren zur Bestimmung der Eigenschaften von Klebstoffen fest, die bei der Innen- und Außenverlegung von Keramikfliesen verwendet werden. In dieser standard wird ein 50 mm x 50 mm großer quadratischer dolly gefordert.
Eine vollständige Beschreibung der Prüfung finden Sie in BS ES 12004 standard.
BS EN 1542:1999 Produkte und Systeme für den Schutz und die Instandsetzung von Betonbauwerken
Diese europäische standard spezifiziert ein Verfahren zur Messung der Haftfestigkeit von Betonoberflächen, Betoninstandsetzungen und Überzugsmaterialien, einschließlich Vergussmassen und Mörtel, die bei der Instandsetzung von Beton verwendet werden.
Eine vollständige Beschreibung der Prüfung findet sich in BS EN 1542 standard.
Andere Methoden der Haftfestigkeitsprüfung
Weniger Informationen
Es gibt viele andere Haftfestigkeitsprüfungen. Bei einigen dieser Tests werden Zugprüfmaschinen verwendet, bei denen Farbe auf das Substrat aufgetragen wird und ein Textilstreifen in die Farbe eingebettet ist (die Zugmaschine zieht an Substrat und Stoff) oder die Farbe zwischen zwei Blättern des Substrats aufgetragen wird (die Zugmaschine zieht an beiden Substratteilen).
ASTM D2370 beschreibt eine solche Prüfung der Dehnung, Zugfestigkeit und Steifigkeit von organischen Folien, wenn sie als freie Folien getestet werden.
Die Haftung von organischen Beschichtungen auf Kunststoffsubstraten durch Anbringen eines Aluminiumbolzens und dessen Entfernung mit einem Zugprüfgerät wird in ASTM D5179 behandelt.
ASTM D4145 beschreibt einen Biegetest zur Bestimmung der Flexibilität und Haftung von Beschichtungen auf vorlackierten metallischen Substraten. Diese organischen Beschichtungen sind Belastungen ausgesetzt, wenn sie durch Walzprofilieren, Bremsbiegen oder andere Verformungsprozesse zu Produkten verarbeitet werden.
Die ASTM D4149 beschreibt die Prüfung der Verformbarkeit und der Haftung von werkseitig aufgebrachten zinkhaltigen Grundier-/Chromatkomplexbeschichtungen auf Stahl. Bei dieser Prüfung wird eine beschichtete Probe in einer geeigneten Maschine biaxial um eine bestimmte Strecke gedehnt, Klebeband wird auf den verformten Bereich (Kuppel) aufgebracht und dann abgezogen, und die Menge der entfernten Beschichtung wird mit einer fotografischen standard verglichen, um die Haftfestigkeit der Beschichtung zu bestimmen.
Das Haftvermögen ist auch ein messbares Ergebnis einiger Härtetests, die mit Bleistifthärte, Kiesometer, Schlag (fallender Pfeil usw.) oder Dornbiegung durchgeführt werden. Der Abrieb der Beschichtung sollte bei diesen Prüfungen aufgezeichnet werden.
Weitere Informationen zu diesen und anderen Haftfestigkeitsprüfungen finden Sie in unserem Artikel "Test Methods for Coating Adhesion".
